Instalace systémových držáků fotovoltaiky do šindelové střechy je snadná. Zjednodušuje ji i fakt, že šindelová střecha je pochozí. Pokládá se na bednění, takže se nemusíte bát, že byste se během instalace propadli. Je však třeba dát pozor, aby nedošlo k poškození šablon šindelů (např. k odtržení). Při práci ve výškách je navíc třeba respektovat bezpečnostní pokyny, aby nedošlo k uklouznutí či dokonce k pádu.
Úvod máme za sebou a můžeme se věnovat systémovému držáku, který panely ve střeše dokonale zakotví, a přitom kolem něj nebude do střechy zatékat. Takovým držákem je výrobek značky IKO, který se skládá z několika komponentů:
Držák IKO zajistí dokonalé přichycení FV panelů a zároveň dlouhodobou odolnost proti zatékání do střechy.
Poloha a směr krokví musí být správně vyznačeny. Křídová linka značí středovou osu krokve. Díky tomu bude možné správně umístit plechovou tvarovku držáku IKO.
Plechovou tvarovku držáku zasuňte ve směru křídové linky co nejhlouběji pod šindel. Vyznačte bod pro umístění kombi-šroubu a plechovou tvarovku opět vysuňte.

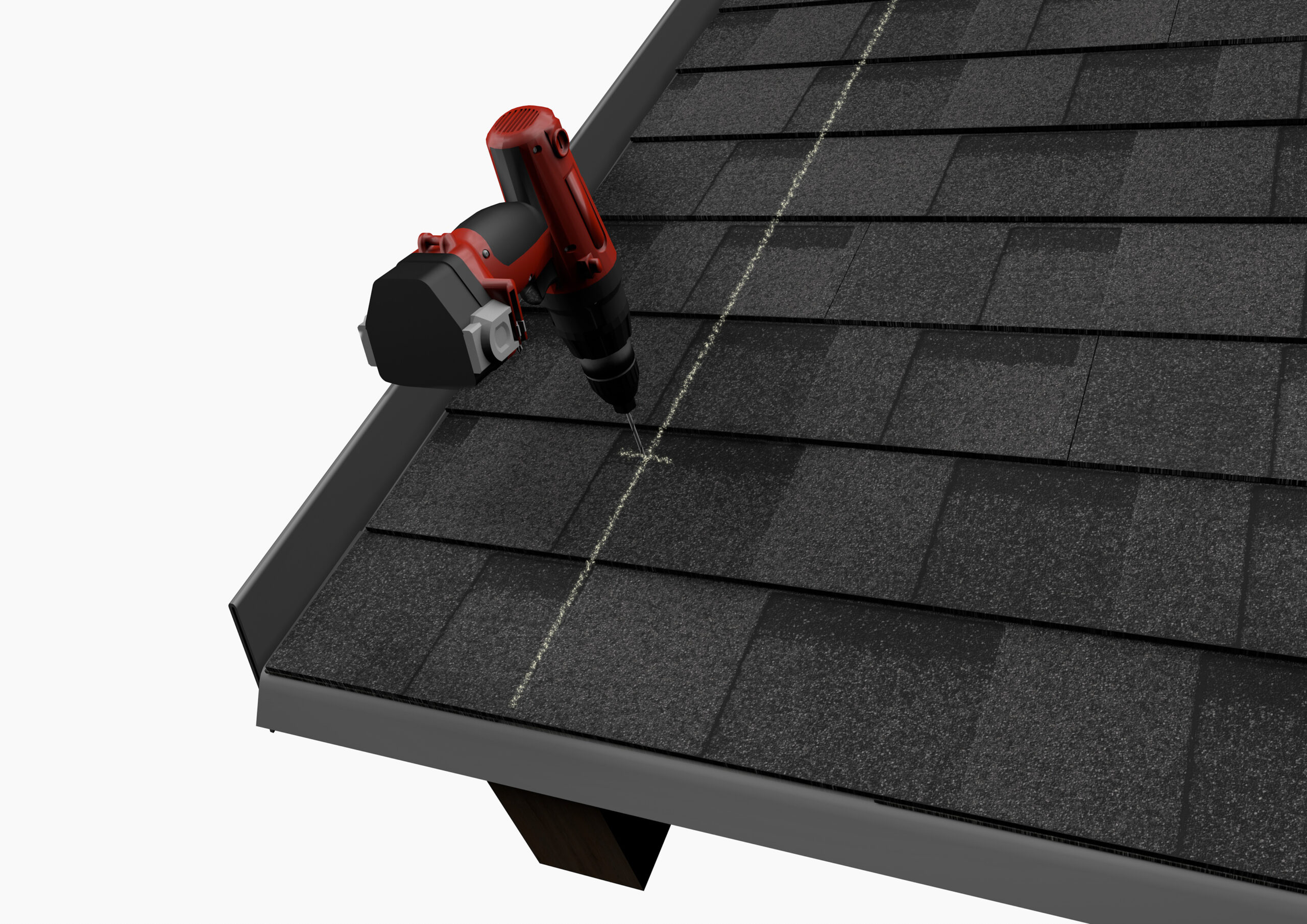

Ve vyznačených místech vyvrtejte otvor (vrták průměru 7 mm) hloubky 60 mm. Kombi-šroub musí být v krokvi zavrtaný minimálně do hloubky 30 mm! Zvlášť důležité je tento pokyn respektovat u střešních plášťů s větranou mezerou a hloubku vrtu odpovídajícím způsobem zvětšit. Otvor zároveň musí být v ose krokve, vzdálenost od krajů by měla být větší než 30 mm. Otvor se vrtá kolmo k ploše střechy. Po skončení vrtání odstraňte ze střechy všechny třísky a odřezky.
Po celém obvodu zadní strany plechové tvarovky držáku naneste bitumenový tmel. Malé množství tmelu aplikujte taky do předvrtaného otvoru ve střeše. Poté zasuňte plechovou tvarovku pod šablonu šindele a zarovnejte otvor v plechové tvarovce s předvrtanou dírou.

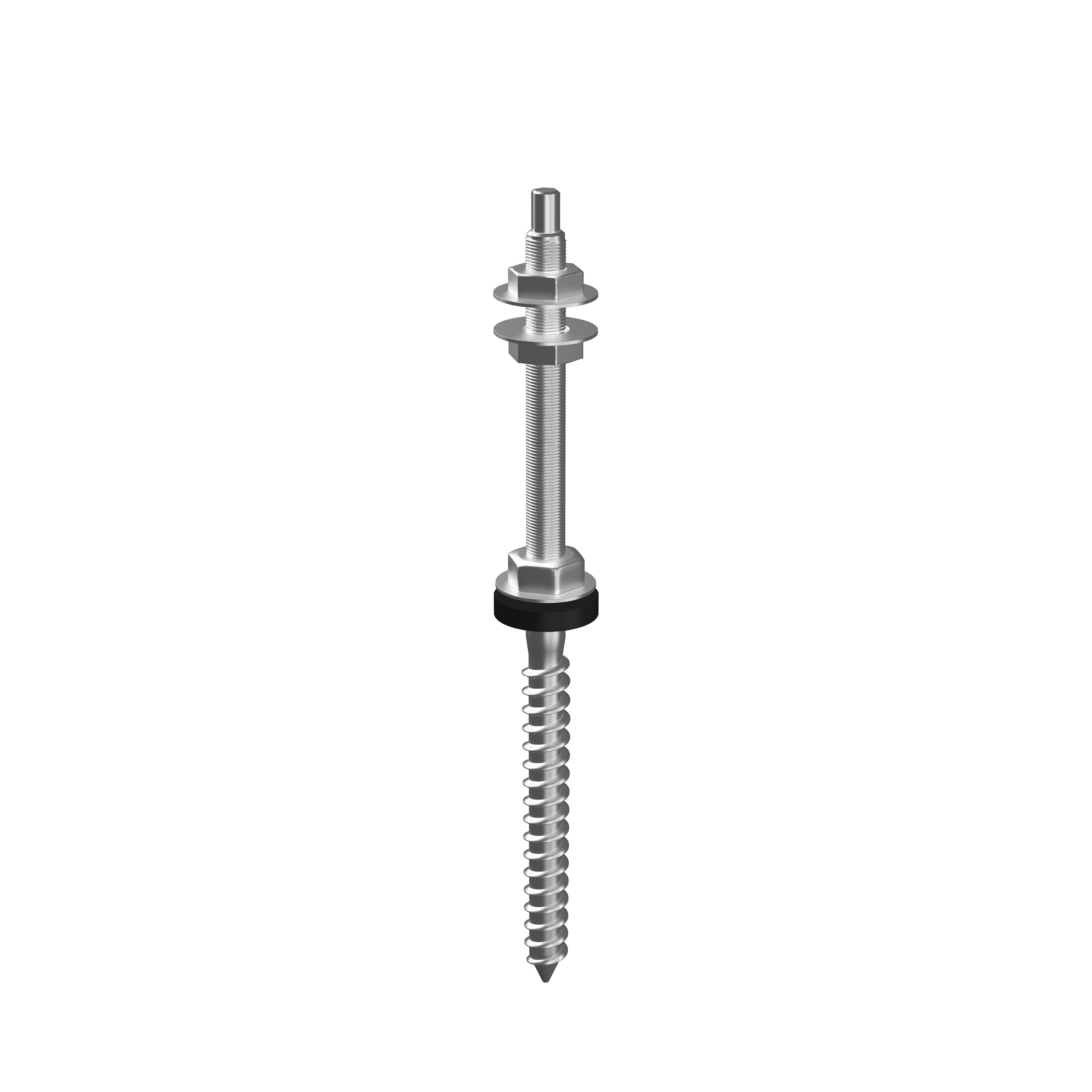

Kombi-šroub zašroubujte imbusem velikosti 7. Minimální hloubka zašroubování je 60 mm, z toho alespoň 30 mm musí být zakotveno v nosné konstrukci střechy (krokvi).
Těsnění kombi-šroubu zatlačte do vyvrtaného otvoru v plechové tvarovce držáku. Kónický konec těsnění musí být zcela zasunut v otvoru! Následně spodní matici utahujte, dokud se nedotkne těsnění. Pak otočte maticí ještě o 1,5 až 2,0 otáčky, aby se těsnění stlačilo.

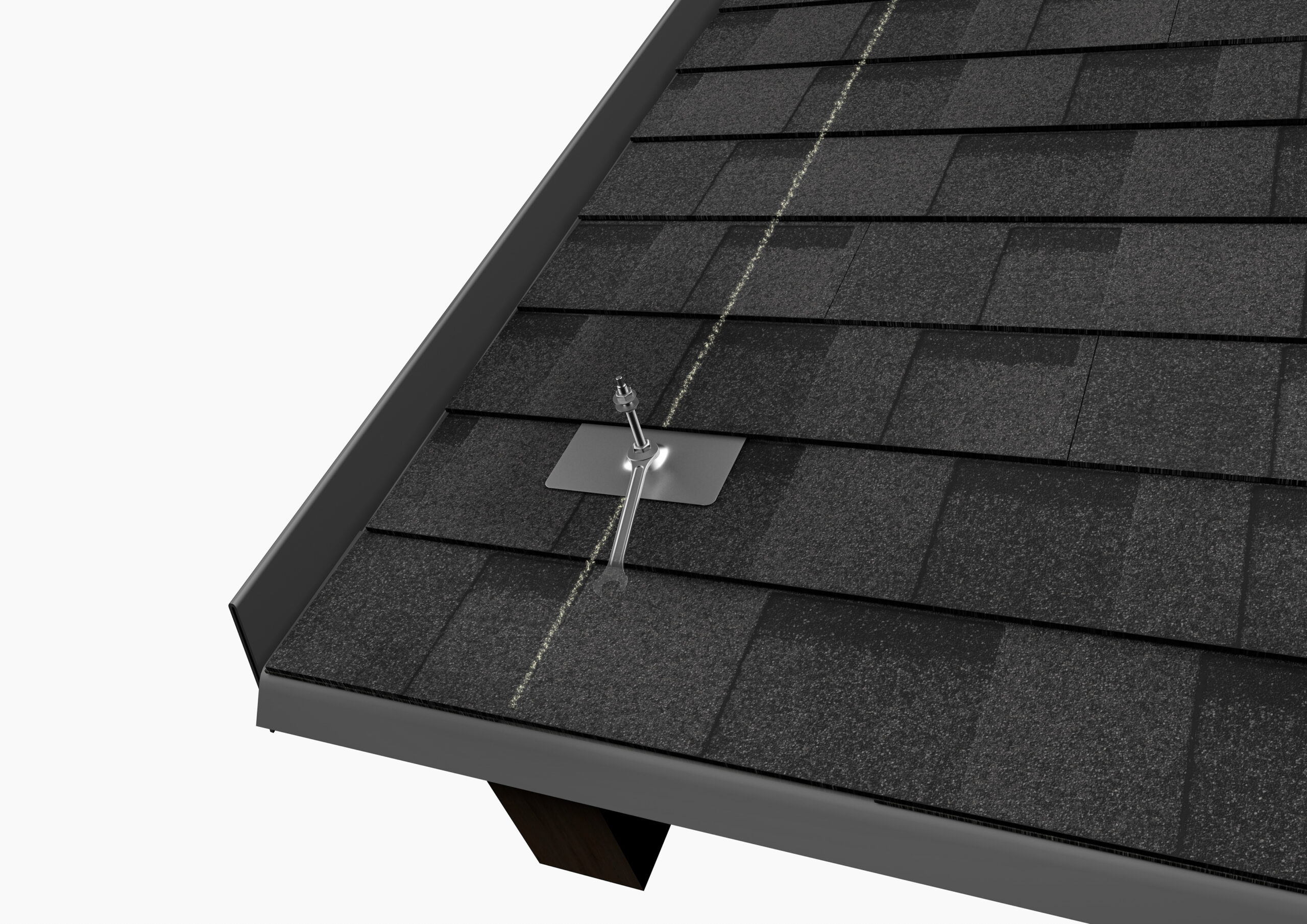

Adaptér pro uchycení fotovoltaiky se montuje na každý kombi-šroub, a to pomocí dvou matic. Výšku každého adaptéru lze díky tomu nastavit. Matice se následně doporučuje zajistit lepidlem, aby bylo zabráněno jejich pohybu v závitu.
Provedením popsaných kroků máte na střeše se šindelovou krytinou přichyceny držáky s adaptéry pro fotovoltaiku. Na adaptér se následně montuje kolejnička (šasi), do které se přichycují fotovoltaické panely. Níže si popsaný postup můžete prohlédnout v návodném videu:
Tím nejdůležitějším rozhodnutím, které před montáží fotovoltaiky musíte udělat, je, zda fotovoltaiku instalujete na stávající střechu nebo zda ji před tím zrenovujete.
Pokud totiž instalujete FVE na střechu, jejíž životnost bude kratší než 10 let, budete muset po několika málo letech sundávat namontované panely, rekonstruovat střechu a panely znovu instalovat. Tím se rekonstrukce extrémně prodraží. Demontáž a následná opětovná montáž fotovoltaiky bude nejen stát nemalé peníze navíc, ale taky prodlouží celkovou dobu rekonstrukce. Pokud tedy máte střešní krytinu starší než 20 či 25 let, je lepší zrekonstruovat alespoň tu část střechy, kde budou panely instalovány. Jak to provést?
Postup je následující… Odstraní se stará střešní krytina až na bednění. V případě, že budete chtít střechu zateplit, je dobré odstranit i bednění. Následně se rekonstruovaná část zateplí a znovu se položí bednění, samozřejmě při dodržení správné skladby střechy (zajištění větrání střechy). Na bednění se instaluje podkladní pás IKO Armourbase Pro nebo Pro Plus a na něj se aplikuje šindelová krytina.
Pod fotovoltaické panely vždy volte šindele IKO Cambridge Xpress nebo IKO Cambridge Xtreme 9,5°, které jsou certifikovány do požárně nebezpečných prostor. Jsou jedinými vhodnými materiály pro instalaci fotovoltaiky. Ukázka rekonstrukce šindelové střechy do šindelů Cambridge zde:
Pokud budete rekonstruovat jen část střechy a požárně odolné šindele Cambridge nebudou odpovídat svým tvarem původním šindelům na střeše, i tak je zvolte. Jsou to technologicky nejvyspělejší šindele a zcela jistě na střeše vydrží desítky let se zárukou až 30 let. Zbytek střechy, který budete rekonstruovat dodatečně, pak také provedete ze šindelů Cambridge, aby střecha byla jednolitá. Takto vytvořená střecha bude krásně vypadat a bude dlouhodobě sloužit k vaší spokojenosti. Navíc si ji můžete pořídit za cenově dostupné podmínky.

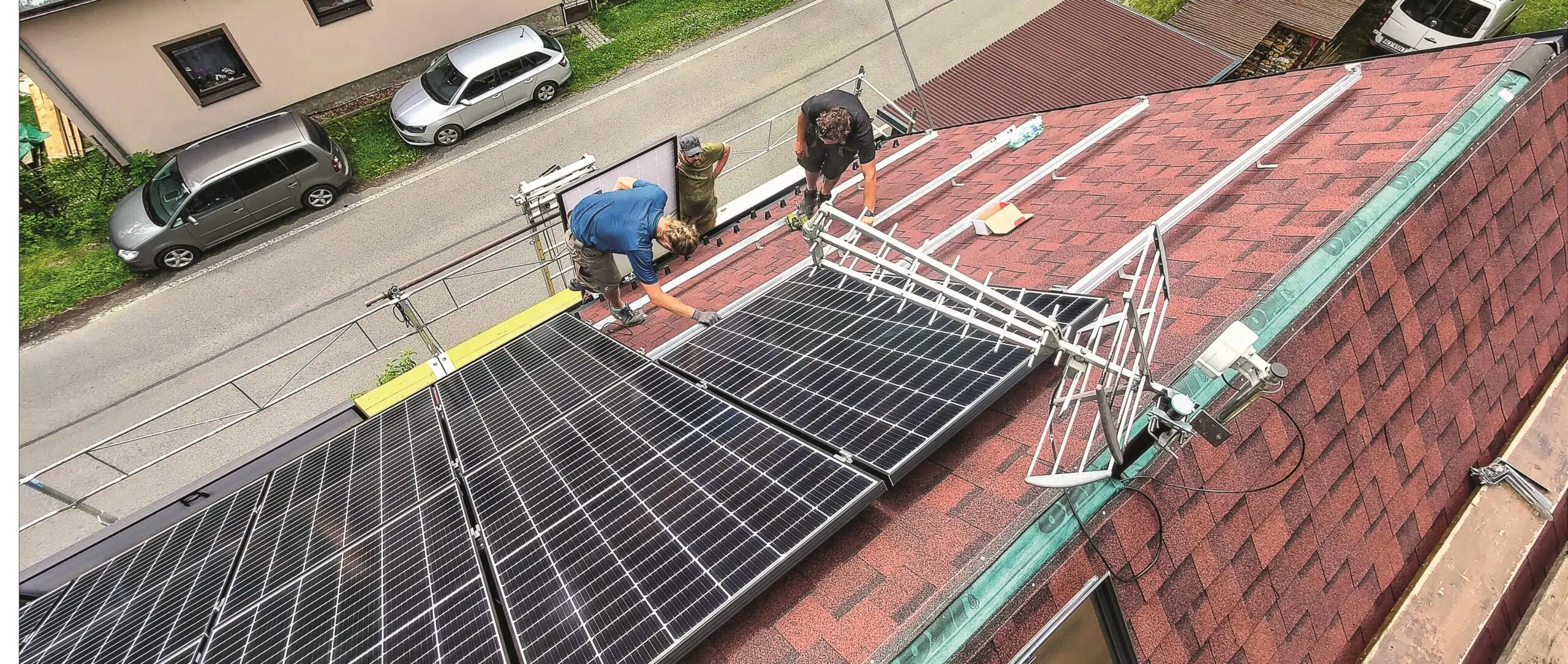

Prohlédněte si video z návštěvy na střeše:
Detaily a další informace naleznete na www.iko.cz.
V případě dotazů nebo potřeby jakéhokoliv poradenství nám zavolejte.
