Jak na betonový základ pod tepelné čerpadlo svépomocí

Správná instalace tepelného čerpadla je klíč k jeho efektivnímu fungování a úspornému provozu. Velmi důležité je vhodné umístění, a to včetně přípravy pevného a stabilního podkladu, k němuž bude uchycena venkovní jednotka.

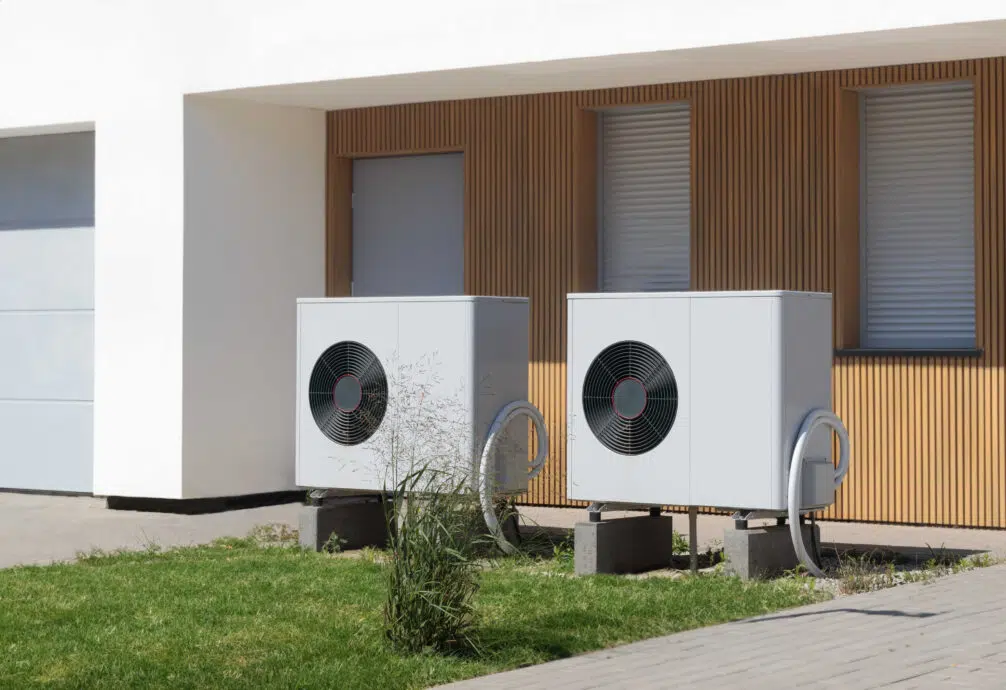

Jako optimální a zároveň velmi snadné řešení se volí betonový základ – patky ze ztraceného bednění, na nichž bude čerpadlo stát. Proč je to ideální varianta? Beton je velmi odolný materiál s dlouhou životností, který odolá nepřízni počasí, a zároveň velmi dobře pohlcuje vibrace, což pomáhá snižovat hlučnost tepelného čerpadla.

Zatímco samotnou instalaci a zapojení tepelného čerpadla by měl vždy provádět odborník, základ pod tepelné čerpadlo si můžete udělat i sami. Není to nic těžkého, máte-li s betonováním aspoň nějaké zkušenosti, a můžete díky tomu ušetřit pár tisíc korun, které by si za práci napočítala firma. Musíte ale být velmi precizní, jinak se vám snaha o finanční úsporu může nepěkně vymstít.

Betonový základ pod tepelné čerpadlo krok za krokem

1. Zvolte vhodné umístění a rozměry základu

Umístění tepelného čerpadla nemůže být nahodilé. Nejvhodnější místo by vám měl doporučit odborník. Potřebujete umožnit dostatečné proudění vzduchu kolem venkovní jednotky, minimalizovat šíření hluku a zajistit co nejkratší potrubní trasy mezi venkovní a vnitřní jednotkou.

Základ musí stát na stabilním podloží, aby ani do budoucna nehrozilo jeho sesedání. Konkrétní rozměry betonových patek se odvíjejí od zvoleného typu tepelného čerpadla – v manuálech, které se běžně dají stáhnout z webových stránek výrobců, najdete podrobná schémata základu pod tepelné čerpadlo.

2. Proveďte výkop a zpevněte dno

Pro vytvoření vhodného podkladu budete potřebovat výkop o rozměrech zhruba 1 × 1,5 m. Opět se řiďte údaji od výrobce. Výkop by měl sahat do nezámrzné hloubky. Pro oblasti s mírným klima by to mělo být alespoň 60 cm, pro oblasti s častějšími přízemními mrazíky raději minimálně 100 cm.

Dno zhutněte a vysypte vrstvou hrubého štěrku (cca 10 cm), kterou následně opět zhutníte vibrační deskou.

3. Osaďte trubku pro odvod kondenzátu

Pokud budete odvod kondenzátu z jednotky řešit pomocí spádové trubky do štěrkového lože (na obrázku výše č. 1), nyní je čas na její osazení. Opět postupujte dle schématu pro vaše zařízení.

4. Vytvořte základové pásy

Zasypejte další vrstvou hrubého štěrku (na obrázku je to č. 3)  a opět zhutněte. Pomocí vodováhy zkontrolujte, že je podklad rovný.

Nyní už je čas na vytvoření základových pásů (č. 4) – budoucích „nožiček“ tepelného čerpadla. Umístěte tvárnice pro ztracené bednění a přesvědčte se, že výsledek je zcela rovný.

5. Připravte beton a nalijte ho do tvárnic

Smíchejte beton v poměru 1 díl cementu : 2 díly písku : 3 díly štěrku : 1 díl vody nebo použijte hotovou betonovou směs. Beton lijte do bednění postupně, po vrstvách, a každou vrstvu lehce hutněte.

Pomocí hladítka beton zarovnejte a uhlaďte. Vrchní plocha by měla být dokonale rovná.

6. Nechte beton vyschnout a vyzrát

Beton by měl schnout minimálně 48 hodin, ideálně však 5–7 dní, než na něj postavíte tepelné čerpadlo.

Pozor, extrémní teploty mohou narušit správné zrání betonu a jeho kvalitu. Vadí mráz i teploty nad 25 °C, kdy může beton ztrácet vodu příliš rychle. To může způsobit jeho nerovnoměrné vyzrávání, vznik trhlin nebo nižší výslednou pevnost betonu.

• Za teplého počasí proto betonujte raději brzy ráno nebo navečer, kdy je chladněji.
• Zakryjte čerstvý beton plachtou nebo fólií, aby se neodpařovala voda z povrchu tak rychle.
• Pravidelně beton vlhčete (např. rozprašovačem nebo jemným kropením) – alespoň prvních 48 hodin.
• Použijte záměsovou vodu o něco chladnější, případně přidejte plastifikátor zpomalující tuhnutí (pokud s tím máte zkušenosti).

7. Vytvořte štěrkové lože

Mezi a kolem základových pásů nasypte další vrstvu štěrku (na obr. č. 2). A máte hotovo!

Co hrozí, když se základ pro tepelné čerpadlo neudělá správně?

• Ztížená nebo nemožná instalace. Pokud základ nesplní technické požadavky výrobce (rozměry, vodorovnost, únosnost), může se stát, že montážní firma odmítne tepelné čerpadlo nainstalovat. To pak znamená zdržení a vícenáklady.
• Nevyhovující únosnost. Základ musí unést nejen samotné čerpadlo, ale i odolat vibracím, dešti, sněhu a mrazu. Příliš tenký nebo nezpevněný beton může časem popraskat, sedat nebo se naklánět, což ohrožuje bezpečnost i provoz zařízení.
• Nestabilita a naklánění jednotky. Pokud není základ rovný nebo stojí na nestabilním podloží, venkovní jednotka může být nakřivo. To vede nejen k estetickým problémům a vyšší hlučnost i spotřebě, ale dokonce i ke snížení životnosti zařízení.
• Vibrační hluk a rezonance. Nerovný nebo nedostatečně zhutněný základ může způsobit přenášení vibrací. Výsledkem je zvýšený hluk, nepříjemné dunění nebo rezonance, která se šíří například do obytných místností nebo ruší sousedy.
• Hromadění vody a zamrzání. Při nesprávně provedené stavební přípravě, která spolu s vytvořením základu pro tepelné čerpadlo zahrnuje také odvod kondenzátu z jednotky, může docházet k zadržování vody pod jednotkou a kolem ní. V zimě pak bude kondenzát zamrzat, což může způsobit korozi kovových částí nebo poškození spodních dílů čerpadla.
• Zapadání jednotky sněhem. Pokud betonový základ neuděláte dostatečně vysoký, může venkovní jednotka zapadat sněhem, zvláště v horských oblastech. To vede k omezení proudění vzduchu a poklesu výkonu čerpadla, namrzání ventilátoru a výparníku, vyšší spotřebě elektřiny a zkrácení životnosti zařízení. Spodní hrana venkovní jednotky by měla být minimálně 15 cm nad terénem, v horských oblastech raději 30 cm.
• Ztráta záruky. Někteří výrobci nebo dodavatelé požadují, aby byl základ proveden podle technické dokumentace. Chyby při budování základu mohou vést ke ztrátě záruky na montáž nebo dokonce na celé zařízení.

Svépomocí, nebo raději rukou odborníka?

Špatně provedený základ pod venkovní jednotku tepelného čerpadla může způsobit řadu technických i praktických problémů – od hlučnosti a snížené účinnosti čerpadla až po jeho kratší životnost nebo ztrátu záruky. Pokud si nejste jistí správným postupem, rozměry nebo použitými materiály, je vždy lepší svěřit stavební přípravu odborníkovi. Vyhnete se zbytečným komplikacím a získáte jistotu, že bude vaše tepelné čerpadlo spolehlivě fungovat po dlouhá léta.
