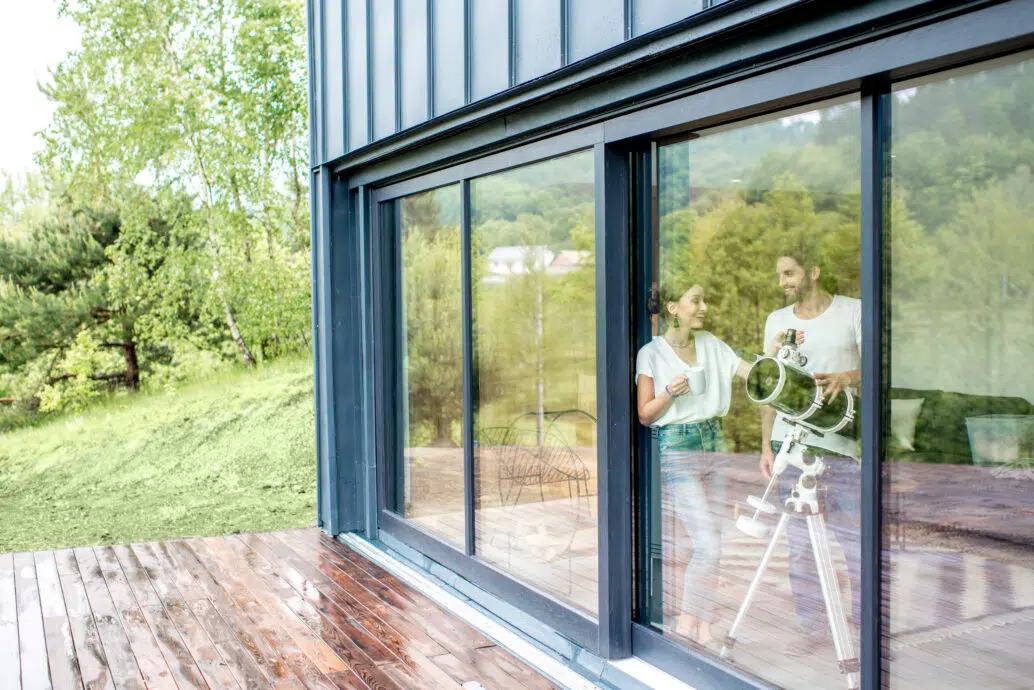

U novostaveb je oblíbené velkoplošné zasklení. Rámová otvorová výplň se zdvižně posuvnými křídly se nazývá HS portál. Propojuje dvě rozdílná prostředí, proto musí mít správně vyřešené všechny detaily.
Investor obvykle požaduje, aby úrovně podlah na vnitřní a vnější straně byly v jedné rovině. Součástí pojezdových dveří je podkladní konstrukce pod prahovým profilem, která musí umožnit spolehlivé osazení na práh a také ukončení hydroizolace. U HS portálu také musí platit, že svislou připojovací spárou nebude voda stékat pod stavební hydroizolaci.
Označení HS portál vychází z německého „Hebeschiebe“, což je tamní výraz pro „zdvižně-posuvné“.
Dosud jste se mohli setkat s osazením otvorové výplně na profily ze dřeva, PVC či hliníku. Největším úskalím těchto řešení byla neproveditelnost řádného dopojení hydroizolace. Další možností, jak osadit posuvné systémy, byly ocelové vynášecí prvky, doplněné o izolační hmoty. Jenže všechna uvedená osazení byla problematická a vykazovala řadu chyb.
Řešení se ale našlo. Správné osazení podkladního profilu umožňuje materiál purenit.
Návrh zabudování výrobků do stavby musí být součástí projektové dokumentace. Ze současně platné legislativy se HS portálu týká ČSN 73 1901-3 (Navrhování střech, čl. 4.3.4.4.) a ČSN 74 6077 (Okna a dveře – Požadavky na zabudování). Jenže v obou normách narazíme na nejasnosti v provedení výškových úrovní podlah.
Například jde o požadavek na výškové uspořádání, kde se zjednodušeně říká: Je-li hydroizolační spára níže než 150 mm pod plochou odvádějící srážkovou vodu, tak musí být vodotěsná. Dno žlabu nebo povrch zachycující vodu u otvorové výplně musí být odvodněny v celé délce, a to minimálně 150 mm pod horním okrajem povlakové hydroizolace, která zajišťuje odvod vody. Pokud by měly být uvedené normové požadavky dodržené, tak je instalace HS portálu obtížně realizovatelná.
Například v Německu, Rakousku či Švýcarsku se řeší výška hydroizolace min. 60 mm nad povrchem exteriérové podlahy. To ale znamená zvýšení úrovně podlahy v interiéru. Pokud je požadovaná rovinnost venkovní a vnitřní podlahy, pak se z venkovní strany aplikuje před otvorovou výplní odvodňovací žlab.
Podkladní profil z purenitu zajišťuje trvalou stálost, kterou nijak neovlivňuje případná vlhkost. Řešení bezprahového provedení s tímto prvkem je následující. Před čelo HS portálu se instaluje odvodňovací žlab o šířce 120 až 240 mm a hloubce zhruba 55 až 168 mm. Hloubka žlabu se navrhuje výpočtem dle pokynů dodavatele žlabu a se zohledněním místních klimatických podmínek. Záleží také na způsobu odvodnění a připojení žlabu na kanalizaci či drenáž. Tento dodatečný (střešní) odvod vody nesmí být zahrnutý do výpočtu odvodňovací plochy terasy (střechy).
Autor: Ing. arch. Luděk Kovář
Zdroj: Gebäudehülle Sweiz, Hautau GmbH, ACO GmgH
