Aby tento stavební prvek bezchybně fungoval, vyžaduje u prahu instalaci zakládacího profilu. Rámové výrobky s posuvnými křídly jsou totiž těžké (mají vyšší hmotnost) a velké (zejména konstrukční šířka). Jejich požadavky na přímost spodního a horního vodícího profilu jsou kvůli tomu mnohem vyšší než u dveří.
Jako HS portál se označují zdvižně-posuvné dveře, které se využívají ke vstupu na terasu nebo balkon. Většinou jsou řešeny tak, že jedno křídlo je otevíravé a ostatní pevné.
Rámy HS portálů nejsou samonosné, a proto musejí být uložené na nosný podkladní profil, který je dle požadavků výrobce kotvený ke stropní konstrukci. HS portály a pojezdové dveře zkrátka mají jiné požadavky na zabudování než běžné dveře. Například u nich investor vždy požaduje, aby podlaha uvnitř a venku byly v jedné rovině. A my vám povíme, jak toho docílit.
Podkladní konstrukce pod prahovým profilem, která je součástí pojezdových dveří, musí umožnit spolehlivé osazení na práh a ukončení hydroizolace. Současně nesmí svislou připojovací spárou pod hydroizolaci zatékat voda. Nesmíte zapomenout ani na kompatibilitu materiálů v napojení hydroizolace na podkladní profil.
Z výše uvedeného vyplývají požadavky na nosný zakládací profil, který musí být:
A co víc, návrh na zabudování nosného zakládacího profilu HS portálu musí být součástí projektu. Všechny uvedené požadavky splňuje tepelně izolační zakládací profil „purenit sendvič“, který se dodává jako součást pojezdového HS portálu. Pro jeho správnou instalaci je třeba se s ním seznámit a vědět o jeho požadavcích.
HS portál nebo pojezdové dveře jsou velmi efektní částí interiéru, musí však bezchybně fungovat. Je těžké toho dosáhnout u tak těžké a současně subtilní konstrukce. Abyste vůbec mohli začít plánovat, musíte znát následující normy ČSN 74 6077, ČSN 73 1901, ČSN 73 0540 a vyhlášky č. 398/2008 Sb., č. 146/2024 Sb.
Dále doporučujeme zodpovědět následující otázky:
Další podněty k promyšlení předem:
Zakládací profil je při pojezdu dveří vystavený dynamickým účinkům. Přitom k jeho úkolům patří, aby zajistil rovinnost pojezdu bez deformací. To znamená, že musí přenést nejen celkové zatížení pojezdovými dveřmi, ale také jejich dynamické účinky.
Použití PU pěny pro upevnění není přípustné, stejně jako použití PU pěny jako jediného izolantu a uzávěru připojovací spáry mezi rámem HS portálu (pojezdových dveří) a zdí. PU pěna totiž není parotěsná, ani vodotěsná. Navíc po vytvrdnutí neumožní rámu dilatační pohyby. V jejich důsledku v PU pěně vznikají trhliny, kterými následně proniká vlhkost a průvan.
Důležité je správně zvolit hydroizolaci zakládacího profilu (natavovanou, lepenou, nanášenou stěrkou apod.) Je-li zakládací profil málo odolný (PVC profily, materiál na bázi dřeva, EPS apod.), pak je provedení spolehlivého hydroizolačního propojení obtížné až zcela nemožné.
Vstupy na terasy se umísťují do takové výškové úrovně, aby otvorové výplně a jejich připojovací spáry nebyly namáhané tlakovou vodou nebo velkým množstvím stékající vody. Zároveň je třeba zajistit dostatečný prostor pro trvanlivé a spolehlivé napojení hydroizolace na konstrukci otvorové výplně. Dále se v normě uvádí:
Doporučuje se volit takové konstrukční uspořádání, aby se eliminovalo riziko vedení vody pod povlakovou hydroizolaci připojovacími spárami otvorové výplně. Rovina prahu nebo spodního dílce rámu výplně otvoru, navazující na hydroizolační vrstvu, nesmí být pod horním povrchem střešní krytiny (terasy). Výškový rozdíl mezi horním povrchem terasy (např. nášlapná vrstva) a horním okrajem svislé hydroizolační vrstvy se doporučuje nejméně 50 mm.
Zabudování vnějších a balkonových dveří: Úroveň připojovací spáry pod prahem vnějších dveří posuvných, balkonových, přiléhajících k terase nebo střeše, musí být min. 150 mm nad úrovní vodorovné vrstvy, která odvádí vodu.
V případě vnějších dveří, u kterých je venkovní povrch ve stejné úrovni jako vnitřní a je nepropustný pro vodu, musí být před prahem dveří umístěný drenážní žlab. Případně musí být tento povrch vůči okolnímu terénu (terase) zvýšen min. o 150 mm formou schodu nebo šikmé rampy. Podkladní konstrukce pod prahovým profilem musí umožnit spolehlivé ukončení stavební hydroizolace a vyžaduje se taky, aby svislá připojovací spára nevedla vodu pod hydroizolaci. Pro napojení hydroizolace na rám otvorové výplně je třeba respektovat kompatibilitu všech materiálů.
Před práh vstupu do interiéru z venkovní plochy, jejíž úroveň odvodňovaného povrchu je max. 5 cm pod úrovní podlahy v interiéru, musí být umístěný účinně odvodněný žlab. Případně je třeba navrhnout jiná účinná opatření, která sníží namáhání funkčních spár otvorové výplně vodou.
Vstup do interiéru z venkovní plochy, jejíž úroveň odvodňovaného povrchu je max. 15 cm pod úrovní podlahy v interiéru, musí být před srážkovou vodou chráněný předsazenou konstrukcí (markýza, lodžie apod.). Její vyložení před líc zdiva se vstupním HS portálem musí být minimálně třetinou vzdálenosti mezi povrchem vnější plochy a spodním lícem předsazené konstrukce. Vodorovně musí předsazená konstrukce přesahovat svislý konec HS portálu nejméně o čtvrtinou vzdálenost mezi povrchem vnější plochy a spodním lícem předsazené konstrukce.
Stavba musí odolávat škodlivému působení prostředí, zejména vlivům zemní vlhkosti a podzemní vody, vlivům atmosférickým a chemickým, záření a otřesům. Funkční využití místností, u kterých hrozí vniknutí vody při povodních, musí být tomuto nebezpečí přizpůsobené. Jejich povrchové úpravy musí umožňovat účinné očištění od nánosů bahna a jiných nečistot, případně závadných látek transportovaných vodou při povodni.
Stavba musí být navržená a provedená tak, aby její stavební konstrukce odolaly předvídatelným vlivům.
Úroveň podlahy obytné místnosti nad upraveným terénem (terasou) a nad hladinou podzemní vody je daná normovými hodnotami. Úroveň podlahy obytné místnosti musí být minimálně 0,15 m nad nejvyšší úrovní přilehlého upraveného terénu (terasy) v pásmu širokém 5 m od obvodové stěny stavby s osvětlovacím otvorem a 1 m od obvodové stěny stavby bez osvětlovacího otvoru. Současně musí být minimálně 0,5 m nad hladinou podzemní vody, pokud není místnost chráněná před nežádoucím působením vody jiným způsobem.
Budova musí být navržená a provedená tak, aby byla zajištěna ochrana proti pronikání vody do stavby a jejich konstrukcí a šíření vlhkosti v konstrukcích a ve vnitřním prostředí stavby.
Výše uvedené výškové rozdíly jsou pro většinu projektantů a zákazníků neakceptovatelné. Navíc jde proti požadavku na bezbariérový vstup (Vyhláška 398/2009 Sb.), kde se požaduje rozdíl jen 20 mm. Jenže Vyhláška 146/2024 Sb. o požadavcích na výstavbu je nadřazená normám ČSN i vyhlášce na bezbariérový vstup. Proto je nutné dodržet vnější minimální výšku prahu 150 mm. V případě vnějších dveří, u kterých je vnější povrch ve stejné úrovni jako vnitřní a je nepropustný pro vodu, musí být před prahem dveří umístěný drenážní žlab.
Řešení pro osoby s omezenou schopností pohybu vychází jak z dispozic, možností a potřeb osob na vozíku a osob s dětským kočárkem, tak z dispozic a možností osob používajících berle, hole, chodítka a jiné pomůcky pro chůzi, těhotných žen a osob doprovázejících děti do tří let. Výškové rozdíly pochozích ploch používaných vyjmenovanými osobami nesmí být vyšší než 20 mm.
Podkladní konstrukce pod prahovým profilem je součástí pojezdových dveří a musí mít tepelně izolační vlastnosti stejné (nebo lepší) než samotné pojezdové dveře či HS portál.
Dveře mezi vytápěným prostorem a venkovním prostředím (včetně rámu) musí splňovat normové doporučené hodnoty Urec,20 = 1,2 W/m²K, pro pasivní budovy Upas,20 = 0,8 až 0,6 W/m²K. Při návrhu má projektant povinnost prokázat splnění normových požadavků na součinitel prostupu tepla a šíření vlhkosti v konstrukci. Na vnitřním povrchu podkladního profilu by mělo být zabráněno vzniku kondenzace. Toho dosáhneme aplikací parozábrany na vnitřním povrchu zakládacího profilu a dostatečnou tloušťkou tepelné izolace. Na vnitřním povrchu připojovací spáry a okolní stavební konstrukci musí být zabráněno vzniku plísní. Teplota vnitřního povrchu má být vyšší než teplota cca +13 °C, stanovená podle okrajových podmínek podle ČSN 73 0540-2. Podkladní profil purenit sendvič je složený z nosného materiálu purenit s vnitřním tepelně izolačním jádrem z PIR izolantu. Jeho tepelný odpor odpovídá otvorové výplni.
| Tloušťka (mm) | Tepelný odpor R (m²K/W) | Prostup tepla U (W/m²K) |
|---|---|---|
| 120 | 2,866 | 0,329 |
| 140 | 3,580 | 0,267 |
| 160 | 4,294 | 0,224 |
| 180 | 5,009 | 0,193 |
Co je to připojovací spára? Jedná se o prostor mezi rámem okna a zakládacím profilem, navazující na okolní konstrukce. Jedná se o stavební detail. Neexistuje-li projektová dokumentace, je odpovědnost za provedení připojovací spáry na realizační firmě.
Zakládací profil musí být stabilizovaný. Stabilizaci provádíme přišroubovanými kovovými úhelníky k nosné stropní konstrukci. Zakládací profil u stropní konstrukce osazujeme do cementové malty s podklínkováním. Nejvhodnější vnější hydroizolací jsou stěrkové hmoty v tloušťce 2 mm. Boční spáru (styk stěny se zakládacím profilem) řešíme samolepicí komprimační butylovou vzduchotěsnou páskou.
Pokud má být terasa nad obytným prostorem zateplená, splněné normové požadavky na prostup tepla, zajištěný odvod dešťové vody do vpusti a dodržený požadavek na úroveň připojovací spáry min. 150 mm nad úrovní vodorovné vrstvy odvádějící vodu, musíme detail řešit jinak.
Z hlediska tepelných ztrát terasy musíme dodržet normový požadavek na prostup tepla U rec,20 = 0,16 W/m²K, U pas,20 = 0,15-0,10 W/m²K a spádovou vrstvu z tepelné izolace s minimálním sklonem 2 %. Při splnění uvedených požadavků je obvykle výška vnitřní podlahy nižší než úroveň terasy v exteriéru. Zakládací profil pod HS portálem či pojezdovými dveřmi musí být navržený vyšší. Toto řešení však nemusí vždy vyhovovat projektovanému záměru. Pokud nebude dlažba terasy uložená na terčích, je tento detail téměř nerealizovatelný.

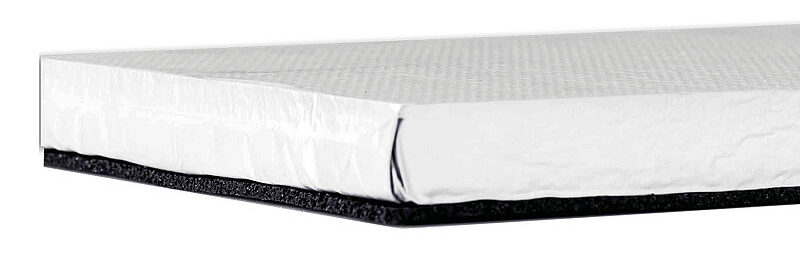

Tento detail je velice důležitý a je nutné ho řešit již v projektu. Možností je použít tzv. vakuovou izolaci s tepelnou vodivostí 0,007 W/mK nebo snížit úroveň stropu v místě terasy. Dodavatelé HS portálů a pojezdových dveří by měli znát normové požadavky a na chyby upozornit investora (projektanta).
U pojezdových dveří a HS portálů je kvalita zakládacího profilu velice důležitá. Zejména jeho dynamická tuhost a teplotní roztažnost. Proto nedoporučuji podceňovat jeho vlastnosti. Pokud nejsou požadované vlastnosti součástí technického listu výrobce, ptejte se: „Proč?“
Zdroje:
Ing. arch. Luděk Kovář
Časopis Střechy-Fasády-Izolace 9/2024
